| 产品特性：重载搬运 | 是否进口：否 | 产地：河北 |
| 工作范围：可定制 | 品牌：特鲁门 | 型号：TM-SZ |
| 关节数量：6 |

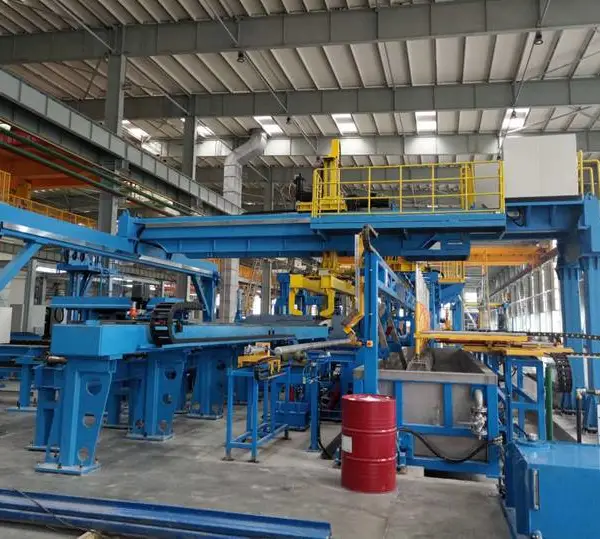

1. 项目方案构成：
整体实施方案是由立柱、主横梁、小梁、Z轴、抓手、电气控制系统等组成。
2. 方案示意图：

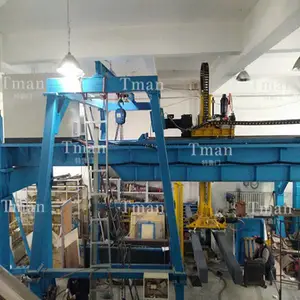

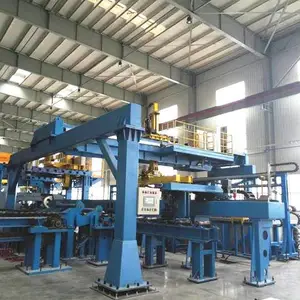

3. 方案说明：
方案示意图如上：
小车梁采用厚壁矩形钢管为主体，上面布置导轨齿条，导向为线性滑轨；大梁采用矩形钢管，一端大一端小，Z轴坐在两钢管之间；X轴采用齿轮齿条传动；Z轴采用齿轮齿条传动。
整体结构刚性及应力经ANSYS分析符合受力要求。
4. 设计要点：
a) 横梁直线度：由于横梁较长，其上安装导轨，所以其直线度要控制在公差范围内；
b) 抓手：抓手本体能够适应不同规格棒料。
5. 工作环境：
1) 环境温度：
温度：5℃~85℃
2) 环境湿度：
MAX相对湿度：90%
平均相对湿度：30%～50%
3) 电源
三相四线380V/50Hz/15KW
4) 气源
纯净气源，气源压力≥0.6MPa
6. 主要部件参数：
1) X、Z轴部件参数
机器人X轴沿横梁方向布置，沿V型导轨轨滑行，采用单电机单边驱动；Z轴由矩形管导柱和齿条组成，以完成快速提升动作；Z轴带机械式防坠保护。
X轴行程：5500mm
Z轴行程：1000mm
X轴减速电机：FAF87CFM112M，带制动器
Z轴减速电机：FAF107CFM112H，带制动器
2) 抓手
抓手长度1500mm
额定载荷3.5t
电机型号：CFM71S，带制动
